螺旋上料机说明书简介
更新时间:2020-01-07 点击:2780

螺旋上料机www.krtmachinery.com

使用说明书

OPERATIING INSTRUCTION

江苏克锐特塑料机械有限公司

Jiangsu KRT Plastic Recycling Machine Co., Ltd

目    录

概述

一、 特征

二、 技术范围

三、 结构

四、 传动系统

五、 安装、调试

六、 操作规程

概    述

螺旋上料机是在国民经济中应用很广泛的一种设备,是各工业部门中机械化与自动化运输工作的主要机组,它结构形式和布置方案是多种多样的。

本使用说明书,是为了帮助使用单位能对目前的螺旋上料机有个一般的了解而编制的。在本说明书中指出了安装、操作、维护等方面可能出现的问题和注意事项,以便在使用过程中引起重视,延长设备的使用寿命,保证出勤率和工作可靠性。

一、 螺旋上料机的特征

螺旋上料机是一种不带挠性牵引的连续输送设备,它利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作。螺旋上料机的优点是:结构简单,维护方便;横断面的外形尺寸不大;可以在长度方向上任意位置进行进出物料。因此螺旋上料机被广泛地应用在各种工业部门,用来输送各种各样的粉状、粒状和小块物料,如塑料粒子,粉末,小颗粒晶体等。它不易输送易变质的粘性大的结块物料。

二、技术规范

螺旋上料机的配置、螺旋直径、转速及输送能力见下表:

螺旋上料机配置参数

电机(kw)

2.2kw-6 皖南电机

管径(mm)

159

管长(mm)

3800

出料口离地高度(mm)

2600(可调节)

进料口离地高度(mm)

750

料斗尺寸(mm)

850*950

电器

德力西

外观材质

304不锈钢

输送能力kg/h

500~2000



对于每一种直径的螺旋上料机,其功率是依输送量、输送物料、输送长度、输送高度等因素的不同而在很大的范围内变动的。螺旋上料机的外形尺寸、全机重量也因输送长度、螺旋直径、制法等因素不同。

三、 结 构

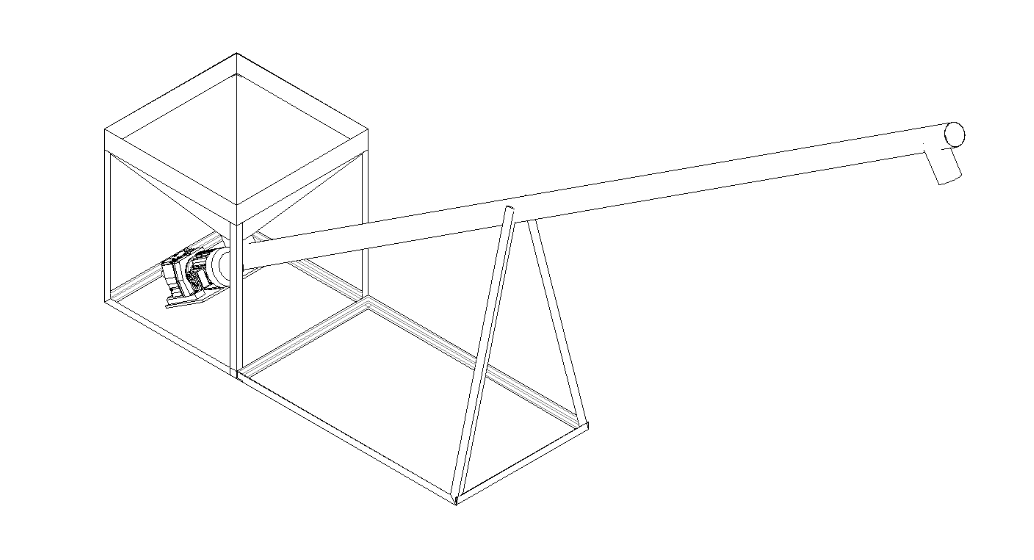

螺旋上料机由下列结构组成:联轴器、螺旋轴、槽体、吊轴承装置、两端轴承装置、支座、高度调节器,进出料口等。

四、传动系统

螺旋上料机的传动系统是以电动机为原动力,经皮带盘减速,再经十字滑块联轴器传递动力给螺旋轴。

五、 安装、调试

(一) 安装

1.安装前,必须先将螺旋上料机在运输途中或卸货时混入的粘土、污垢加以清洗,全部另部件清点齐全,安装人员充分了解了螺旋上料机的下列安装要求,然后才能着手进行安装工作。

2.螺旋上料机基础应在螺旋上料机正式安装前20天浇注完成,基础应牢固可靠,能保证不因地基支承力过小,而发生螺旋上料机的下沉和额外的变形。以保证螺旋上料机工作时有足够的稳定性。

3.螺旋上料机安装前应先校好基础水平:

(1) 纵向不水平度允差为长度的1/1000,全长为3毫米。

(2) 横向不水平度允差为宽度的1/500。

4.接进线即可。

5.试正反转 ,正转时,无异响,即可投放入料。

、设备操作规程

1.所有螺旋上料机操作人员及有关人员都应熟悉和遵守本规程。

2.每台螺旋上料机都应指定专人进行操作和保养,其他人员不得擅自开动螺旋上料机。

3.开车前的准备工作:

(1) 检查电线,开关是否完好。

(2) 检查各紧固件是否松动。

(3) 检查各润滑点是否按规定加足润滑油。

(4) 螺旋是否卡住。

4.为防止起动过载,螺旋上料机必须保证空载起动,即在机壳内无输送物料时起动,起动后方可添加物料。

5.螺旋必须在卸料干净后停车,即先停止加料,且机壳内物料已被输送完毕之后才停止运转。以保证下次空载起动。

6.螺旋上料机的加料应当均匀,以免造成物料在吊轴承处积塞。

7.被输送的物料内不得混入坚硬的大块物料,以免加料时卡住螺旋,造成螺旋上料机的损坏。

8.在使用中应经常检视螺旋上料机各机件的工作状态,注意各紧固件是否松动。

9.应特别注意螺旋轴轴头与联接轴的销轴是否松动、掉落或剪断,若发现有此现象时应立即停车纠正。

10.禁止木棍,铁棍捣料,工作时禁止手进入螺杆;清理时必须停止机器,避免发生事故。
